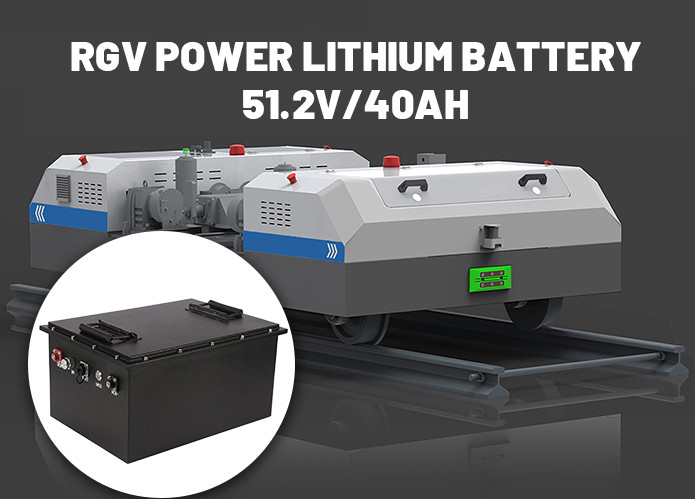

51Esquema de diseño de la batería de potencia de.2V 40AH RGV

Según las necesidades y especificaciones del cliente (las necesidades de potencia del vagón),y el kilometraje diario real de 30-40 kilómetros y el uso de baja temperatura -20 grados de descarga ambiental, la especificación de 51.2V/40AH. En términos de pilas de batería, se utiliza la batería ternaria de litio de larga duración de marcas nacionales de primera línea,y los parámetros relevantes de los clientes se realizan con 14 serie 8 y combinaciónEn términos de protección de la batería de litio, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60AProtección por litio: protección contra cortocircuito, protección contra sobrecarga, protección contra sobre descarga, protección contra sobrecorriente, protección contra temperatura, equilibrio, etc.

Esquema de diseño de la batería de potencia del vehículo de carga:

1) Placa de protección (PCM): principalmente para el diseño del paquete de baterías de litio recargables de la línea de protección, debido a las características químicas de la propia batería de litio,Necesidad de proporcionar un recargo adicional, sobre descarga, cortocircuito, sobrecorriente, temperatura y otras funciones de protección para evitar causar combustión, explosión y otros peligros.
2) IC de protección (Protection IC): El chip de función de protección principal del esquema de diseño, que supervisa las funciones de sobrecarga, sobre descarga, sobrecorriente, cortocircuito, etc.Haga que el celular funcione en una caja fuerte., un rango estable y eficiente.
3) Interruptor de temperatura: diseñado principalmente para la función de protección de la temperatura.el interruptor de temperatura actúa para lograr una protección contra la sobre temperatura, y se recupera automáticamente cuando la temperatura baja.
5) 26650 baterías de iones de litio / 26650/5000mah /3.6V (batería para automóviles).
6) tubo de efecto de campo (MOSFET): tubo MOSFET, que desempeña un papel de conmutación en el circuito de protección,y siempre hace que el voltaje en ambos extremos de la carga ni aumente ni disminuya para garantizar la estabilidad del voltaje.

Parámetros del producto:

Válvulas de carga de las máquinas de ensayo y de las máquinas de ensayo
Capacidad nominal: 40AH
Tamaño de la batería: 371*269*146mm
Resistencia interna de la batería: ≤ 50 mΩ
Peso de la batería: 16 kg
Corriente de carga: igual o inferior a 15 A
Corriente de descarga continua: igual o inferior a 60 A
Corriente de protección: norma 150A
Voltado de carga: 58,8 V
Voltado de corte de descarga: 39,2 V
Vida útil: ≥ 500 veces
Temperatura de carga: 0 ~ 45 °C
Temperatura de descarga: -20 ~ 60 °C
Temperatura de almacenamiento: -20 ~ 35 °C
Protección de temperatura de la batería: 70°C±5°C

Principales características:

1, el paquete de baterías es seguro, buen rendimiento a baja temperatura, larga vida del ciclo.
2, la duración del ciclo de la batería es alta, en línea con el concepto de bajo carbono, ahorro de energía, valor de protección del medio ambiente.
3, el sistema BMS integrado en la batería, con múltiples funciones de protección, el sistema de protección (PCM / BMS) adoptan todos los chips y MOS más avanzados en Japón y los Estados Unidos.
4, el material de la batería Li-Ni-Co-Mn-O (material ternario), LiFePO4 (hierro de litio) está disponible.
5, puede elegir la batería de marca nacional como unidad combinada para garantizar la consistencia, la estabilidad y la seguridad del paquete de baterías.
6, puede ser una combinación de múltiples cuerdas y un diseño modular de la batería.
7La batería tiene protección de temperatura incorporada.
8Calificación de resistencia al agua: IP65
